3D-печать на заказ

Направления

Пластик или металл: сравнение технологий

Выберите технологию под свою задачу — сравните ключевые параметры двух направлений.

Пластик · FDM/FFF

Пластик — FDM/FFF

Послойное наплавление пластика. Быстрое прототипирование, функциональные детали, оснастка и мелкие серии.

Технология FDM/FFF — послойное наплавление нити

Оборудование Stereotech 530 Fiber/Hybrid · Bambu Lab X1 Carbon

Рабочая область 300×300×300 и 256×256×256 мм

Толщина слоя от 0,05–0,06 мм

Материалы PLA, PETG, ABS, ASA, TPU, PA, PC, композиты с волокном

Типовые применения прототипы, корпуса, шестерни, мембраны, ролики, оснастка

Преимущества скорость изготовления, доступная стоимость, широкий выбор материалов

Материалы и параметры

Металл · SLM/LPBF

Металл — SLM/LPBF

Селективное лазерное сплавление металлических порошков. Промышленные компоненты, сложная геометрия, мелкие серии.

Технология SLM/LPBF — лазерное сплавление порошка

Оборудование HBD P400 · 4–6 лазеров 500/1000 Вт

Рабочая область 350×400×400 мм

Толщина слоя 20–120 мкм · точность 0,05–0,2 мм

Материалы титан, нержавеющая сталь, алюминий, жаропрочные сплавы, CoCr

Типовые применения корпуса, оснастка, детали с внутренними каналами, промышленные компоненты

Преимущества сложная геометрия, плотность > 99,9%, прочность после печати

Порошки и характеристики

Направление 1 · Пластик

FDM — прочные и доступные изделия

Послойное наплавление пластика. Быстрое прототипирование, функциональные детали, оснастка и мелкие серии.

Преимущества: доступная стоимость, широкий выбор материалов, скорость от идеи до изделия.
Оборудование: Stereotech 530 Fiber/Hybrid (рабочая область 300×300×300 мм) и Bambu Lab X1 Carbon (256×256×256 мм).
Точность: толщина слоя от 0,05–0,06 мм.

Материалы

Пластики, с которыми мы работаем

PLA

Прототипирование, макеты, визуальные модели, тестовые изделия.

PETG

Функциональные детали, корпуса, элементы, которым требуется повышенная прочность.

ABS / ASA

Прочные детали, работающие на улице. Устойчивость к УФ и температурам.

TPU

Гибкие изделия: уплотнения, демпферы, эластичные муфты, ремни, ролики.

PA (нейлон) / PC

Инженерные пластики для нагруженных деталей, шестерён и механизмов.

Композиты

Пластики с коротким волокном (стекло/углерод) и непрерывным углеволокном — прочность до 300% выше.

Параметры нашего FDM-оборудования

	Stereotech 530 Fiber/Hybrid	Bambu Lab X1 Carbon
Технология	FDM + 5D (пятиосевая печать), армирование непрерывным углеволокном	FDM, высокоскоростная печать
Рабочая область	300 × 300 × 300 мм	256 × 256 × 256 мм
Экструдеры	2	1 (до 4 материалов с AMS)
Мин. толщина слоя	0,05 мм	0,06 мм
Темп. экструдера	до 350 °C	до 300 °C
Скорость печати	5–150 мм/с	до 500 мм/с
Диаметр сопла	0,1–1,0 мм	0,2–0,6 мм
Филаменты	PLA, PVA, ABS, SBS, PETG, TPU, PP, PA6, PA12, PC, композиты с волокном, WAX3D, Ultrafuse 316L (печать металлом)	PLA, PETG, TPU, ABS, ASA, PVA, PET, PA, PC, композиты с углеродным и стекловолокном

Примеры изделий

Направление 2 · Металл

SLM / LPBF — промышленная металлическая печать

Селективное лазерное сплавление металлических порошков на HBD P400: 350×400×400 мм, 4–6 лазеров, плотность изделий более 99,9%.

Зачем: сложная геометрия, внутренние каналы, мелкосерийное производство без оснастки.
Точность: характерная 0,05–0,2 мм, слой 20–120 мкм.
Типичные изделия: корпуса, оснастка, прототипы, промышленные компоненты.

Подробнее об HBD P400

Промышленный 3D-принтер HBD P400 для печати металлом

Металлические порошки, с которыми мы работаем

Выберите материал — посмотрите характеристики и типовые применения.

Титан TC4 (Ti6Al4V)

α+β титановый сплав — наиболее широко используемый класс титановых сплавов в мире.

Высокая прочность при малом весе — оптимален для нагруженных деталей, где каждый грамм имеет значение.

Прочность после печати: предел текучести 1050 ± 50 МПа, предел прочности 1230 ± 50 МПа
После термообработки: прочность 1015 ± 50 МПа, удлинение 13 ± 3%
Применения: авиация, спортинвентарь, высоконагруженные узлы, детали с пористой структурой

Авиация · Спорт · Промышленность

Нержавеющая сталь 316L

Коррозионно-стойкая сталь для функциональных деталей и промышленных компонентов.

Прочность, пластичность и свариваемость. Идеальна для корпусов, оснастки, деталей, работающих в агрессивных средах.

Прочность после печати: предел текучести 510 ± 100 МПа, предел прочности 700 ± 100 МПа
Удлинение: 35 ± 10% — высокая пластичность
Применения: корпуса, фланцы, крепёж, детали пищевой и химической промышленности

Промышленность · Химия · Пищевое оборудование

Нержавеющая сталь 17-4PH

Высокопрочная осадочно-твердеющая нержавеющая сталь.

Сочетает коррозионную стойкость и высокую прочность после термообработки.

Прочность после печати: предел текучести 560 ± 100 МПа, предел прочности 900 ± 100 МПа
После термообработки: прочность до 1300 ± 100 МПа, удлинение 16 ± 2%
Применения: авиация, оснастка, детали, требующие высокой прочности

Авиация · Оснастка · Машиностроение

Алюминий AlSi10Mg

Лёгкий алюминиевый сплав с отличной теплопроводностью.

Лёгкие конструкции с тонкими стенками и внутренними каналами. Идеален там, где важны вес и теплообмен.

Прочность после печати: предел текучести 240 ± 50 МПа, предел прочности 440 ± 50 МПа
После термообработки: прочность 320 ± 50 МПа, удлинение 8 ± 3%
Применения: корпуса, теплообменники, компоненты с внутренними каналами, лёгкие прототипы

Электроника · Теплообмен · Автомобилестроение

Жаропрочный сплав GH4169

Никелевый жаропрочный сплав для ответственных узлов, работающих при высоких температурах.

Сохраняет прочность при нагреве — энергетика, газотурбинные компоненты.

Прочность после печати: предел текучести 770 ± 80 МПа, предел прочности 1080 ± 80 МПа
После термообработки: прочность до 1400 ± 100 МПа
Применения: газотурбинные лопатки, элементы камер сгорания, крепёж при высоких температурах

Энергетика · Авиация · Нефтегаз

Инструментальная сталь 18Ni300

Мартенситно-стареющая сталь с рекордной прочностью после термообработки.

Формы, пресс-формы и оснастка с конформным охлаждением.

Прочность после печати: предел текучести 1000 ± 100 МПа, предел прочности 1080 ± 100 МПа
После термообработки: прочность до 2000 ± 100 МПа
Применения: пресс-формы, вставки, формообразующие элементы, высоконагруженная оснастка

Пресс-формы · Оснастка · Инструмент

Сталь для пресс-форм CX

Инструментальная сталь, специально разработанная для формообразующих узлов.

Высокая твёрдость и полируемость. Конформные каналы охлаждения сокращают цикл литья.

Прочность после печати: предел текучести 900 ± 50 МПа, предел прочности 1000 ± 100 МПа
После термообработки: прочность до 1600 ± 100 МПа
Применения: пресс-формы для литья под давлением, вставки с каналами охлаждения

Литьё · Пресс-формы

Кобальт-хром CoCr

Высокопрочный износостойкий сплав.

Один из самых прочных и износостойких сплавов для аддитивных технологий.

Применения: износостойкие компоненты, крепёж, элементы, работающие на трение и износ
Прочность: одни из высочайших среди сплавов для аддитивных технологий

Промышленность · Инструмент · Износ

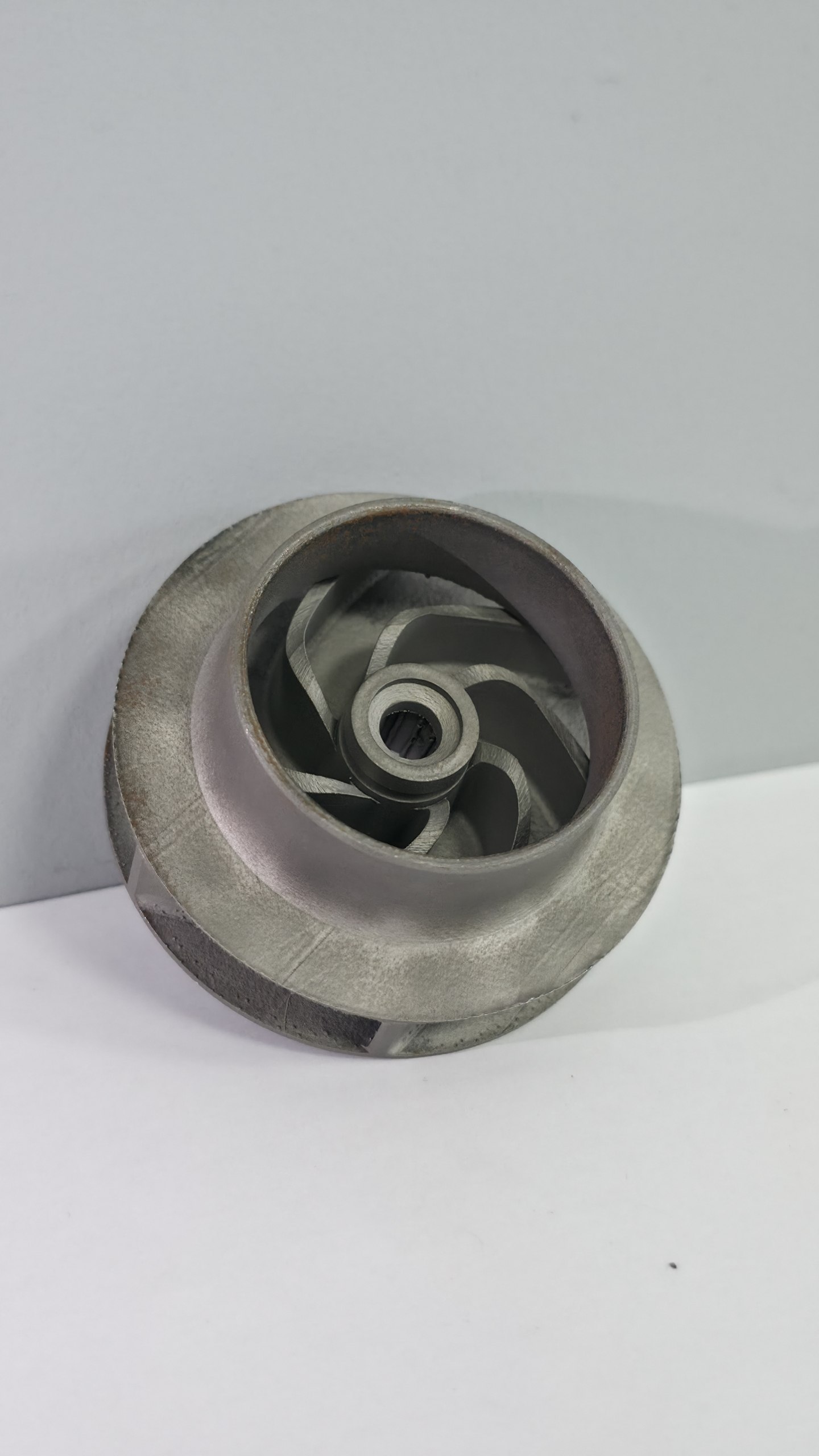

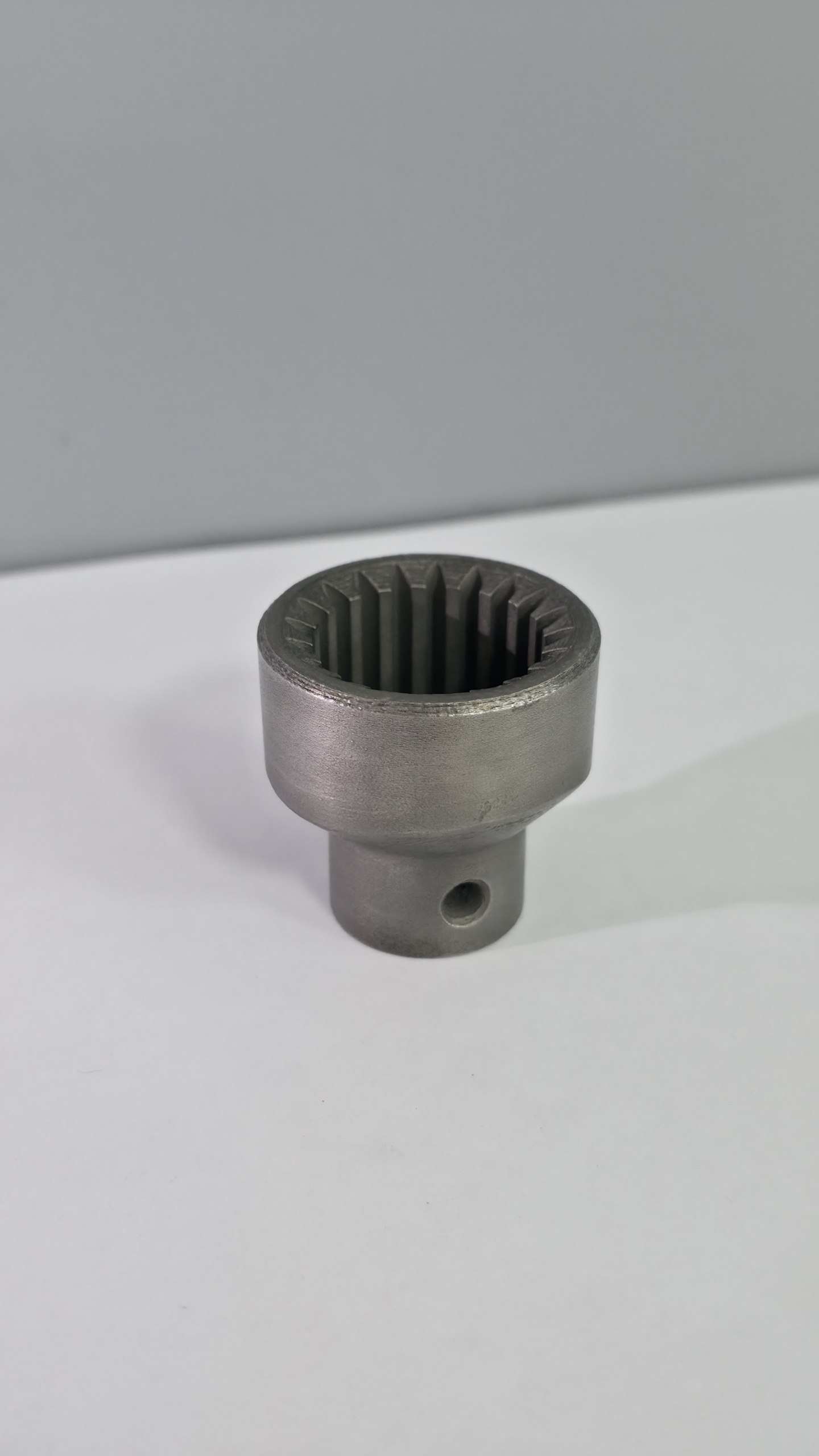

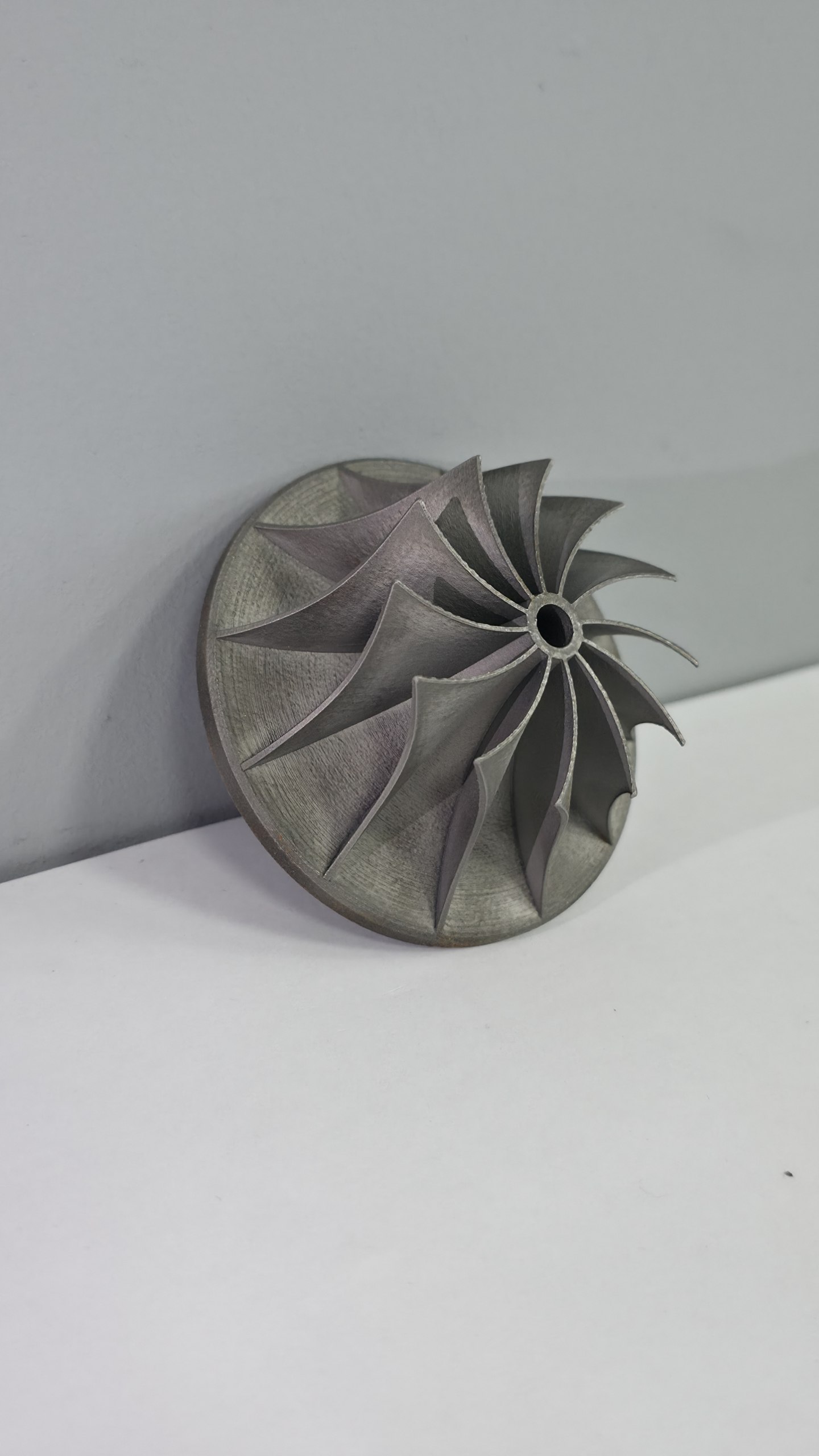

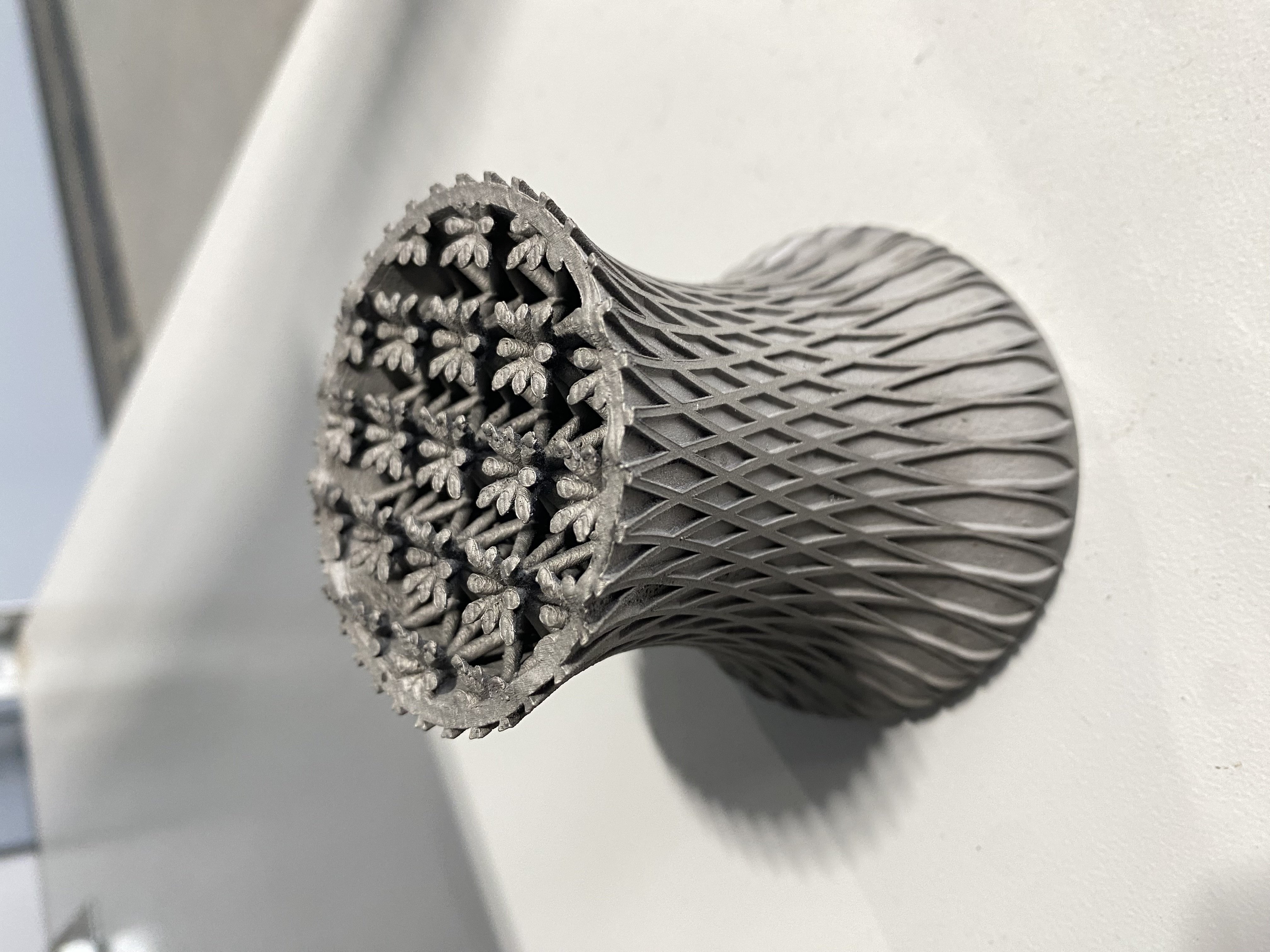

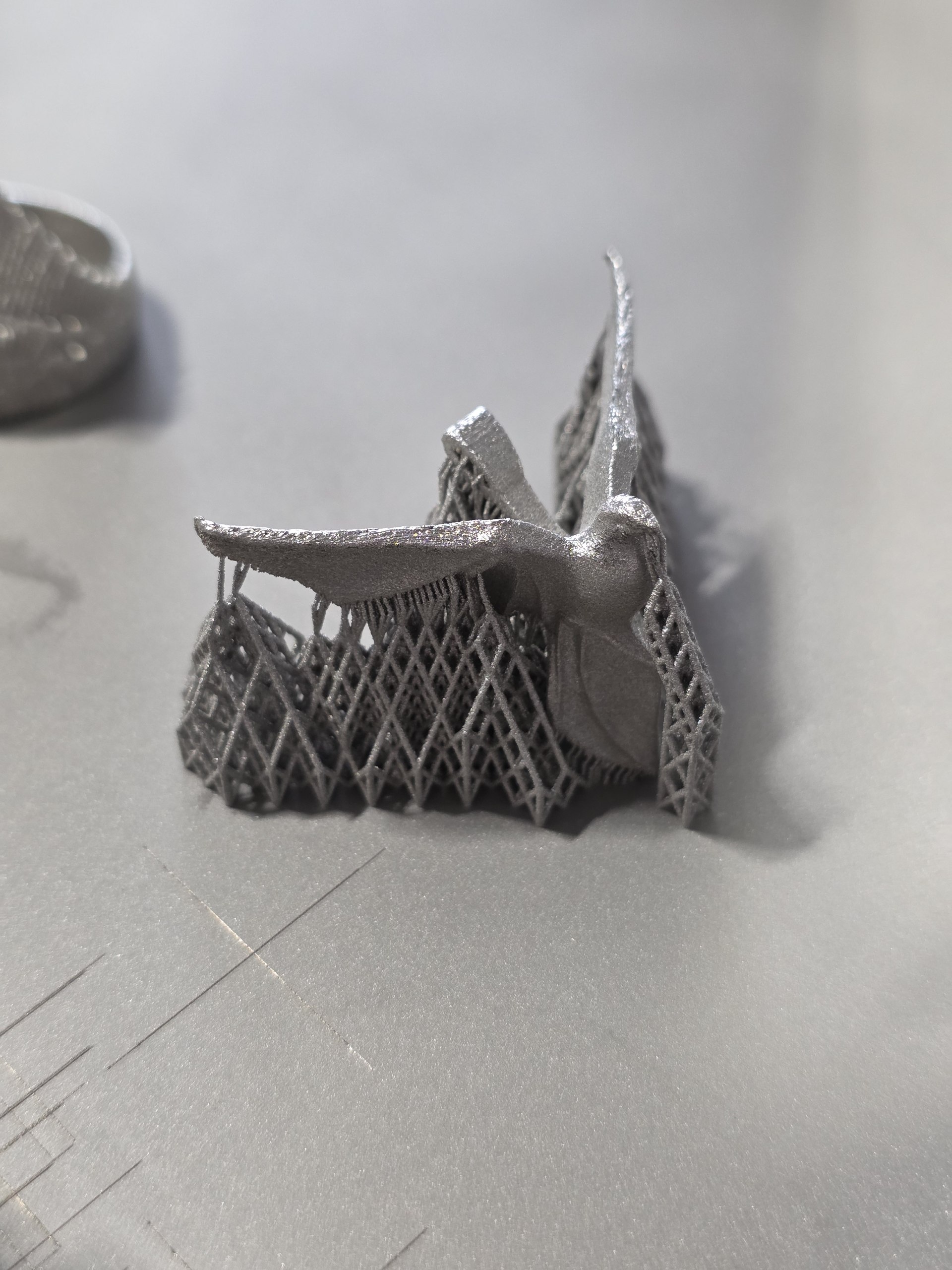

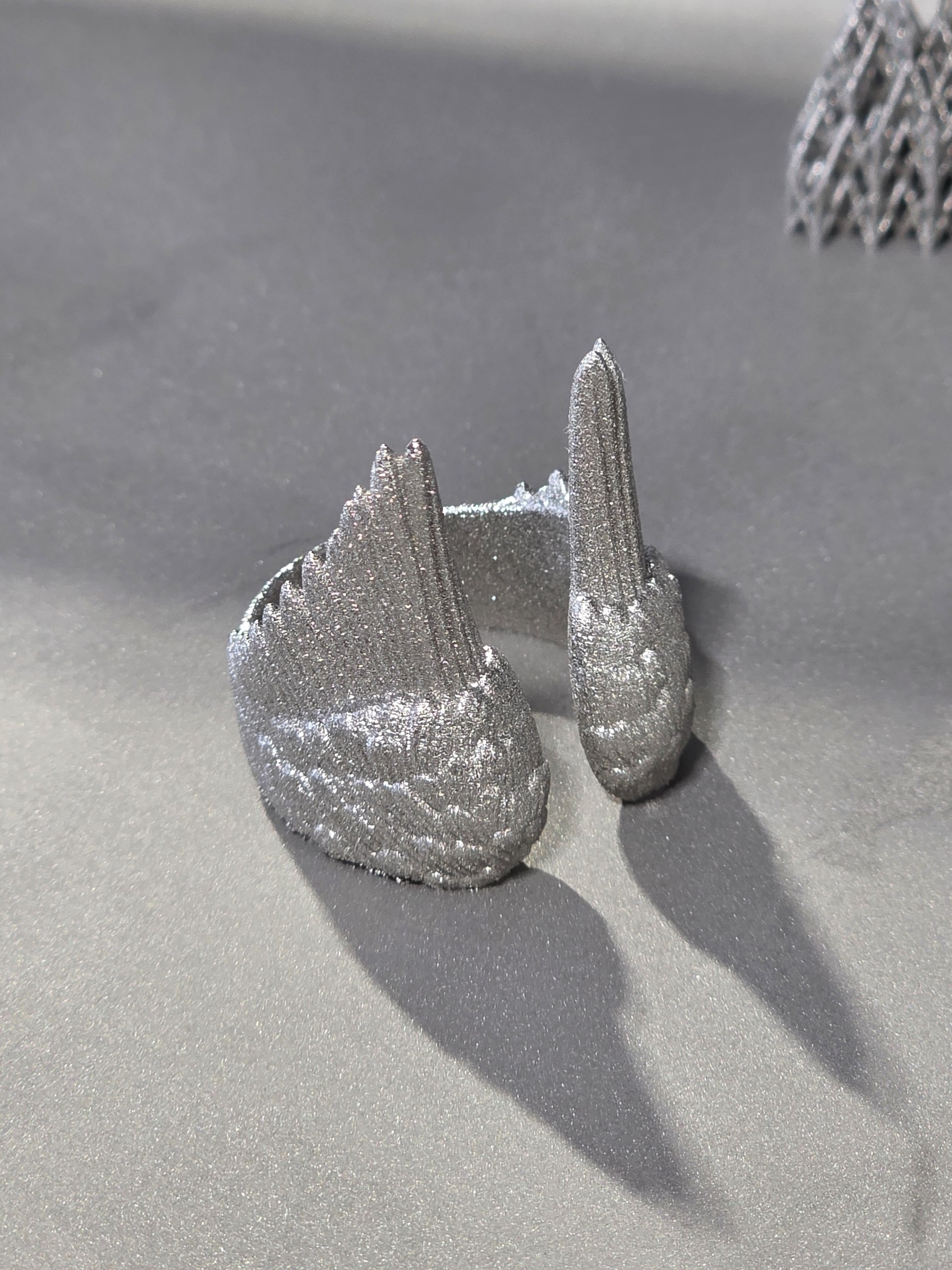

Портфолио
